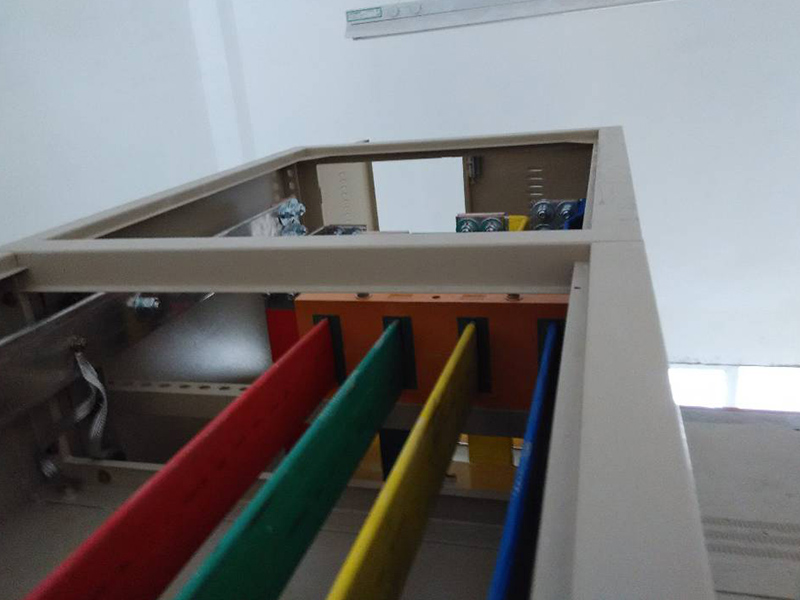

母線橋
低壓母線槽干線系統的應用及發展
一、母線槽產品種類
根據相關行業資料顯示，2005年中國市場的母線槽產品總需求量已近100億元，從2000～2005年，每年的市場增長率約為20%。考慮今年市場原材料（主要為銅導體）價格上漲因素，預計2006年的市場總需求量將近130億元。
隨著中國經濟的可持續蓬勃發展，國內母線槽市場預計在今后數年內將保持20%的持續增長。如此數量的市場需求，使母線槽產品得以迅速發展并在電力系統中廣泛應用。 按其結構及用途分為密集絕緣、空氣絕緣、空氣附加絕緣、耐火、樹脂絕緣和滑觸式母線槽；按其外殼材料分為鋼外殼、鋁合金外殼和鋼鋁混合外殼母線槽；按其導體材料分有銅導體和鋁導體母線槽。
母線槽系統一般多應用在變壓器和配電柜之間的連接以及由配電中心（配電盤、柜）開始至負載呈樹干式布線方式的供電系統。系統電流等級通常為250～5000A，額定電壓400～1000V，防護等級IP40～IP65，根據導體數量配置有三相四線制和三相五線制（增設獨立PE排，另有部分廠家提供鋁合金外殼作整體接地PE的形式）。在母線槽系統中一般由以下幾個單元組成：饋電式母線（不帶插口）或插接式母線（帶插口）直線段單元；與變壓器，配電柜等設備接口的進（出）線單元；換向單元有L形單元，T型單元，Z型單元；膨脹單元有膨脹節母線單元；插接單元有插接箱單元。所有單元通常均由母線槽制造商進行標準設計，也可以根據工程需要進行現場測量后采取非標設計，以滿足用戶及安裝需要。
二、母線槽的選型及技術參數的計算
母線槽的選型通常從以下幾方面加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，則需在線槽殼體內每單元設置阻火隔斷；對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。
至于安裝場所，首先考慮槽外殼防護等級，其次是建筑結構對線槽外形、安裝支架形式和跨距的影響：室內專用工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽；室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低于IP40等級的母線槽；室內潮濕場所或有防濺水要求的，為保證其在遭到濺水時仍能正常工作，應選用不低于IP54等級的母線槽；室外或有特殊要求的，如防噴水，防海浪和防腐蝕場所可分別樹脂絕緣母線槽；大跨距場所，應選用外殼加強型母線槽；額定電流，應從技術性能、散熱效果、價格等方面加以綜合考慮，目前市場較多選用散熱性能上佳和能耗低的鋁合金外殼低阻抗密集絕緣母線槽。
